Alur 3D Printing
Tujuan: Untuk memandu operasional 3D printing dari persiapan model hingga rangkai
- Memotong Model 3D
- Mencetak Plate
- Menyetel Plate
- Menyiapkan Model 3D
- Membersihkan dan Mengatur Ukuran Model
- Membuat Folder Penyimpanan
- Membuat Shell Model
- Memvalidasi Mesh Model
- Mengatur Topologi Model
- Merangkai Hasil Cetak
Memotong Model 3D
Memotong Bagian High Priority Cut
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Memotong Bagian Main Body Cut
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Mencetak Plate
1. Menyiapkan Dokumen Cetak Plate
Tujuan:
Mempersiapkan dokumen panduan untuk mencetak plate sebuah proyek print
Trigger:
Plate komponen sudah tersedia di dalam folder penyimpanan proyek print terkait
Input:
- Akses ke Google Drive Proyek 3D printing
- File dokumen Checklist Komponen Print
- Akses tracking 3D printing di bagian
sheet 3D Printing
Langkah:
- Cari dokumen cetak/fisik/print
Checklist Komponen Printyang sedang digunakan, ciri-ciri: kolomSelesai?nya belum selesai diisi oleh tanda centang, dan mesin printer sedang bekerja.

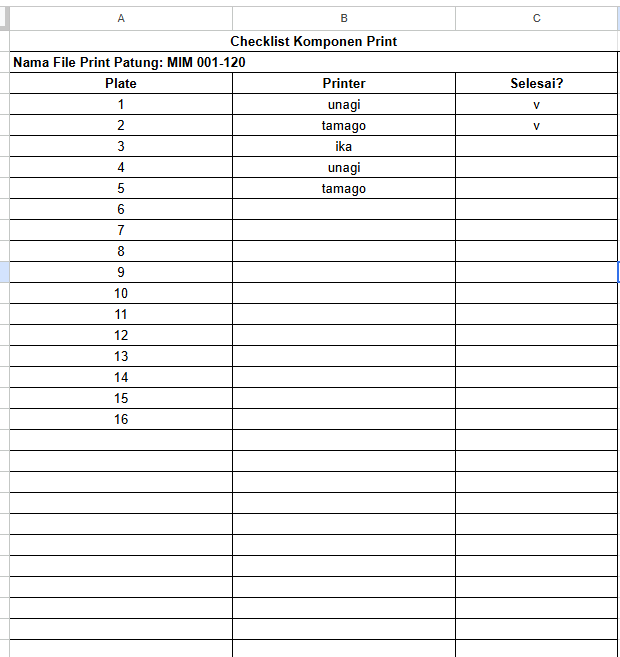

- Contoh Aktif Digunakan, informasi belum lengkaip:

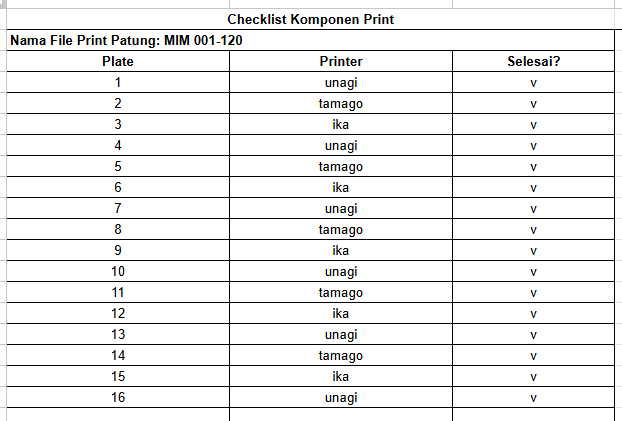

- Contoh Selesai Digunakan, semua kolom terisi:
- Apabila ada Checklist Komponen Print dalam bentuk fisik/cetak/print yang Aktif Digunakan, pakai dokumen itu sebagai panduan proses print. Hiraukan semua langkah
1. Menyiapkan Dokumen Cetak Plateselanjutnya, dan lanjut ke tahap 3. Mencetak Plate dengan membuka halaman tersebut. Jika tidak ada, lanjut ke langkah 3 di bawah. - Cetak file dokumen checklist komponen print sebanyak yang dibutuhkan

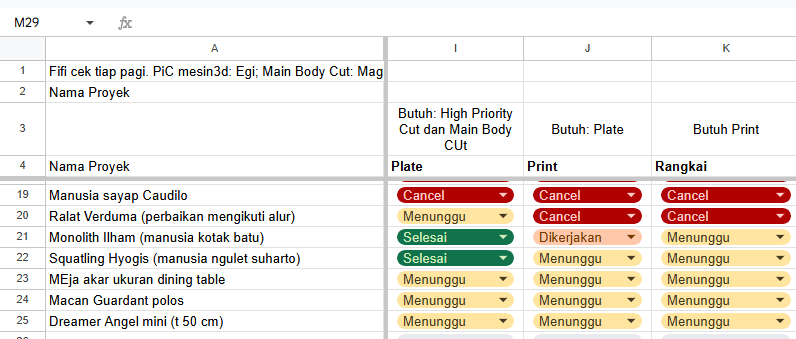

- Cari nama proyek yang belum dimulai proses printnya di tracking 3D printing di bagian
sheet 3d printing(bagian bawah layar) dengan label kolomplateberisicompleteddan kolomprintberisimenunggu.
- Contoh: Monolith Ilham status
platenyaselesaidanprintnyadikerjakan, artinya Monolith Ilham sedang dikerjakan (ada dokumen fisik checklist komponen print). - Contoh: Squatling Hyogis status
platenyaselesaidanprintnyamenunggu, artinya Squatling Hyogis siap di-print tapi belum dimulai proses printnya (belum punya dokumen fisik checklist komponen print).
- Buka file plate menggunakan aplikasi Bambu Studio
- Isi data nama proyek dan kode komponen (pakai nama file plate) pada baris
nama file print patungdi dokumen checklist komponen print - Tulis semua nomor plate di dalam file plate pada dokumen checklist komponen print. Contoh: File dengan nama
MIM - 001-120dia punya 120 plate. Tulis angka 1 sampai 120 di kolomPlatedokumen fisikChecklist Komponen Print
Output:
Dokumen checklist komponen print berisi data proyek dan daftar plate yang akan dicetak. Contoh:
2. Menyiapkan Kelengkapan Cetak 3D Proyek Print
Tujuan:
Untuk memastikan peralatan yang dibutuhkan selama proses cetak tersedia
Aturan
- Bahan dan material diambil dari ruang 3D dan Gudang
- Permintaan ke Gudang wajib menyertakan nama proyek sebagai dokumentasi Gudang
Trigger:
Mendapat perintah cetak proyek 3D print
Input:
- Kode Komponen Proyek Print (singkatan nama proyek print/patung). Bisa dilihat di judul file plate patung/proyek print. Contoh: MIM 001-120 kode komponennya MIM
- Bolpen (1 pcs)
- Spidol hitam (1 pcs)
- Sticky note 4x10 cm (1 pak)
- Lakban kertas (1 pcs)
Langkah:
- Siapkan wadah kardus untuk menampung komponen print
- Tempel label dari lakban kertas, tulis kode komponen proyek print pada wadah menggunakan spidol
- Siapkan bolpen, spidol hitam, dan sticky note
- Taruh semua barang yang disiapkan di ruang 3D Printer
Output:
Ruang 3D printer memiliki kelengkapan untuk proses Proyek Print
3. Mencetak Plate
Tujuan:
Mencetak komponen 3D
Trigger:
Dokumen Fisik Checklist Komponen Print proyek print tersedia
Input:
- Dokumen fisik checklist komponen print proyek print
- file plate proyek print
Langkah:
- Buka file plate proyek print sesuai yang tertulis di checklist komponen print
- Persiapkan printer untuk proses cetak mengikuti panduan Mengecek Proses Kerja Printer
- Cetak komponen print mengikuti panduan Mencetak Komponen Proyek 3D print
- Ulangi dari langkah dua hingga seleuruh plate selesai dicetak
Output:
Hasil cetak komponen proyek print dikumpulkan dalam 1 wadah dan siap dirangkai
Menyetel Plate
Membuat Plate Cetak
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Menyiapkan Model 3D
Membersihkan dan Mengatur Ukuran Model
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Membuat Folder Penyimpanan
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Membuat Shell Model
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Memvalidasi Mesh Model
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Mengatur Topologi Model
Tujuan:
Contoh Tujuan
Aturan:
- Contoh aturan 1
- Contoh aturan 2
- Contoh aturan 3
Trigger:
Contoh Trigger
Input:
- Contoh input 1
- Contoh input 2
- Contoh input 3
Langkah:
- Langkah Pertama
- Langkah Kedua
- Langkah Ketiga
Output:
Contoh Output SOP
Merangkai Hasil Cetak
1. Menyiapkan Parsel Rangkai
Tujuan:
Menyiapkan alat dan bahan untuk proses rangkai hasil cetak 3D printer suatu proyek 3d print
Aturan
- Sesuaikan jumlah bahan untuk proses rangkai dengan stok bahan yang masih tersedia di lokasi rangkai.
Trigger:
Proses cetak 3D sebuah proyek 3d print selesai
Input:
- Komponen hasil cetak 3d print (dalam wadah kardus berkode komponen)
- Dokumen Checklist Komponen Rangkai
- Dokumen assembly sequence (lokasi ada di folder
nama-proyek-> sub-foldernama proyek - main body cut-> sub-sub folderLuban3D modular cut, dengan namaAssembly_sequence.txt - Lem Alteco 10 pcs
- Lakban kertas 1 pcs
- Cutter 2 pcs
- 3D printing pen (opsional)
- Kawat (opsional)
- foto perspektif model dari 3 sudut
- Akses google drive Operasional 3d Printing
- Laptop/komputer dengan akses ke program Babylonjs
- Staff rangkai 2 orang
- Kontainer plastik 1 pcs
Langkah:
- Cetak dokumen fisik checklist komponen rangkai sheet 1-200 dan (opsional) sheet 201-400
- Cek
nama-proyek-> sub-foldernama proyek - main body cut-> sub-sub folderLuban3D modular cut. Cek komponen dengan angka komponen terbesar, catat angkanya. Contoh: AER-247, MAN-70 - Isi dokumen fisik checklist komponen rangkai dengan data nama proyek dan jumlah komponen sebesar angka yang dicatat di langkah 2
- Cetak dokumen assembly sequence
- Cetak foto perspektif model dari 3 sudut berbeda
- Siapkan semua kebutuhan alat dan bahan dalam satu wadah kontainer plastik.
- Ajukan transfer Parsel Rangkai ke Timboel Toko/Tanli atau lokasi rangkai yang ditentukan.
Output:
Parsel rangkai sampai di lokasi rangkai
2. Mengecek Kelengkapan Hasil Cetak
Tujuan:
Memastikan komponen yang dicetak lengkap dan mempercepat proses cetak tambahan
Trigger:
Komponen 3d print diterima oleh staff rangkai
Input:
- Dokumen fisik Checklist Komponen Rangkai dari Parsel
- Bolpen 1 pcs
- Spidol 1 pcs
- Komponen print proyek yang akan dirangkai
Langkah:
- Bagi komponen ke dalam kelas per 10 komponen berurutan berdasarkan kode komponen. Contoh: komponen AER-001 sampai AER-010 dijadikan dalam satu kelas.
- Pisahkan komponen yang tidak memiliki kode komponen
- Pisahkan komponen yang memiliki kode non standar. Contoh: AER-001 HP, HP KOK-021, SDA-11 High poly
- Lakukan prosedur Cek Kelengkapan Hasil Cetak
- Foto Checklist Komponen Rangkai, dan kirim ke operator 3D untuk diproses pengerjaan tambahan apabila diperlukan.
Output:
Dokumen fisik checklist komponen rangkai selesai diisi dan diserahkan ke operator 3D
3. Merangkai Hasil Cetak
Tujuan:
Merangkai komponen hasil cetak menjadi barang utuh
Trigger:
Komponen 3d print hasil cetak proyek telah selesai diidentifikasi
Input:
- komponen print yang sudah teridentifikasi
- Dokumen fisik Assembly Sequence proyek
- bolpen 1 pcs
- lem alteco 10 pcs
- lakban kertas 1 pcs
- kawat (opsional)
- 3d printing pen (opsional)
- dokumen fisik foto perspektif 3 sudut
- cutter 2 pcs
- kru rangkai 2 orang
Langkah:
- Buka dokumen fisik assembly sequence proyek
- Rangkai komponen 3D berdasarkan metode rangkai 3d print
- Transfer hasil rangkai 3D ke Pabrik
- Rangkai komponen 3d print susulan ke hasil rangkai 3D untuk melengkapi kekurangan
- Transfer barang ke proses produksi selanjutnya
Output:
Barang hasil cetak 3d ukuran asli dan utuh siap untuk dilanjutkan prosesk
